Технико-экономические показатели:
|
Общая площадь
|
87,85 м2
|
|
Жилая площадь
|
55,83 м2
|
|
Площадь застройки
|
113,16 м2
|

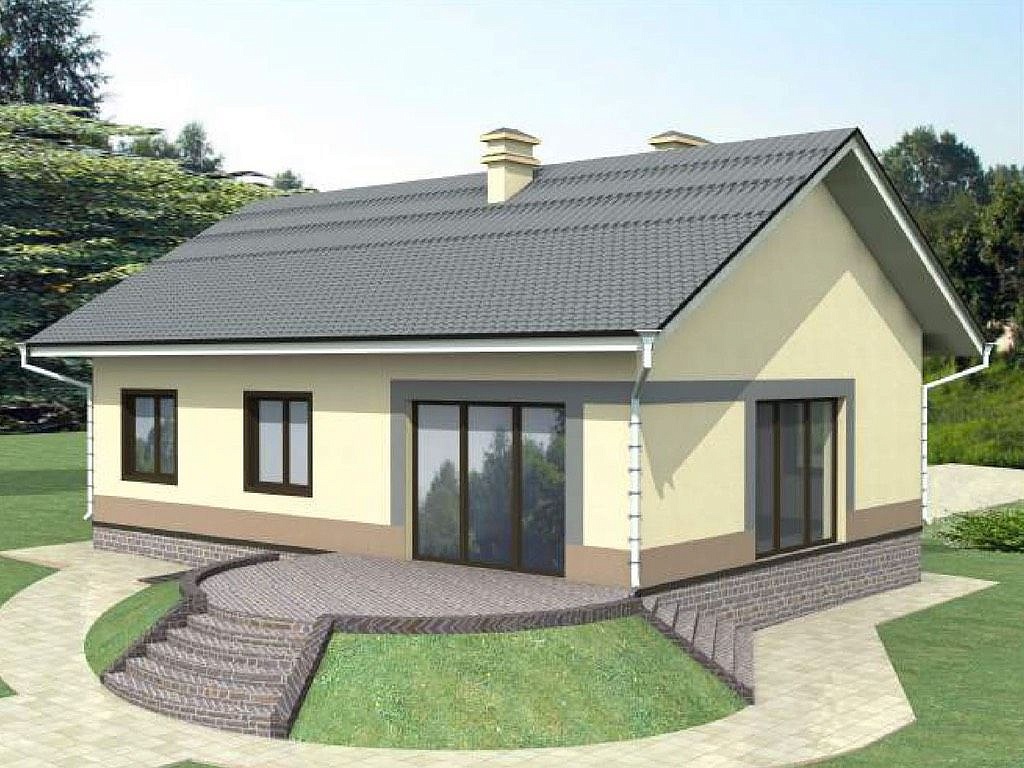

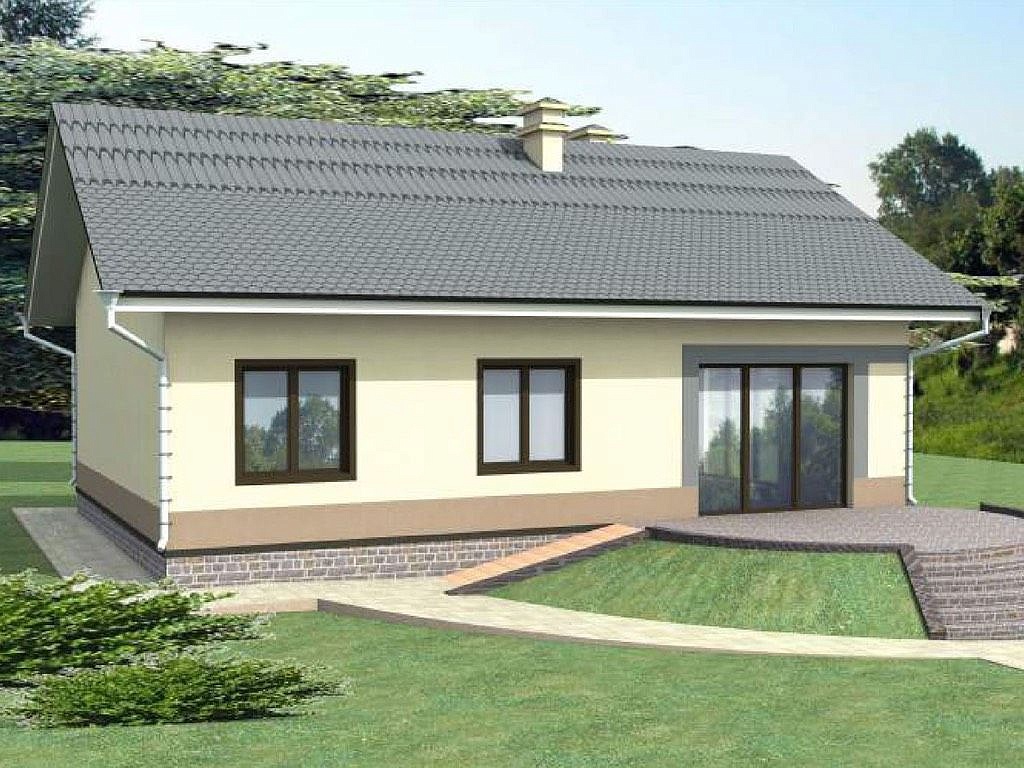

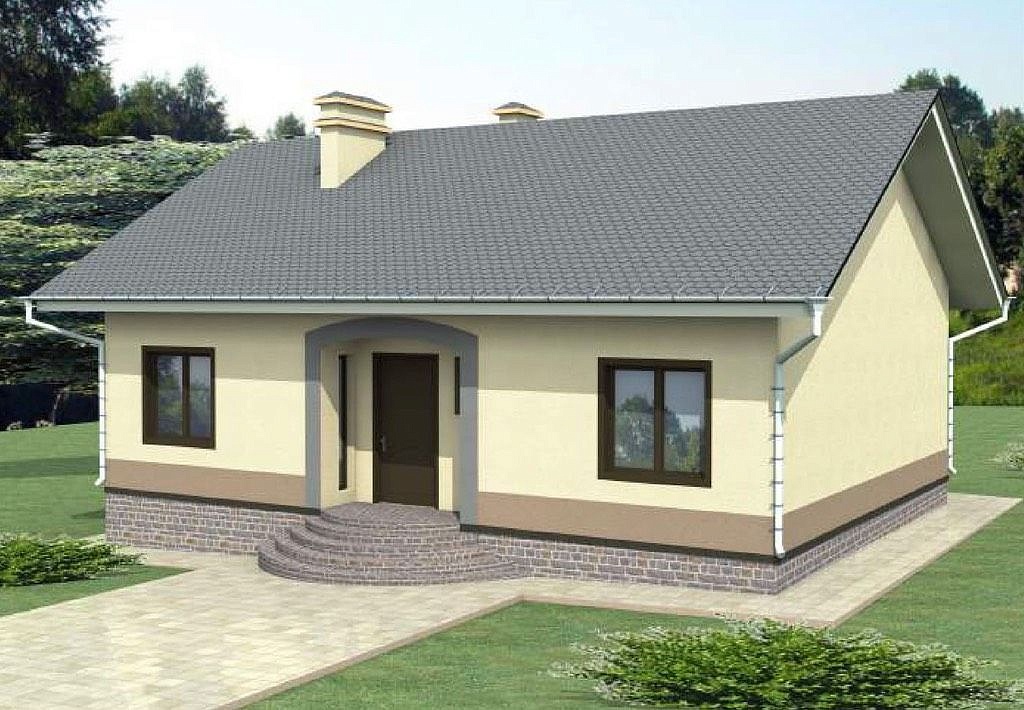

Эскизный проект индивидуального одноэтажного жилого дома разработан на основании письменного задания на проектирование.

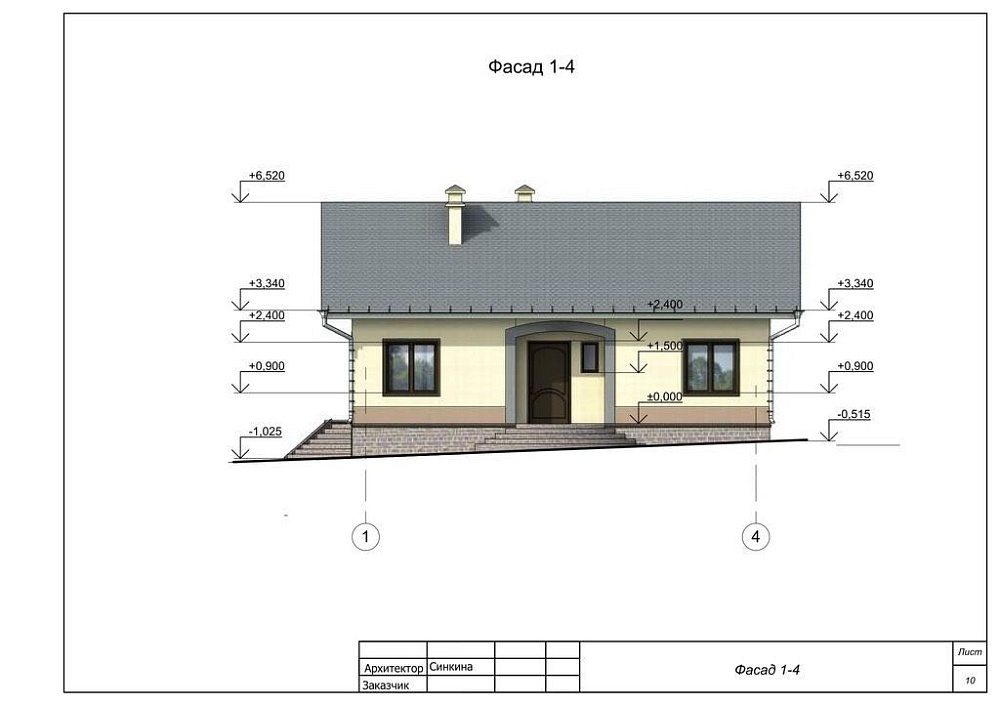

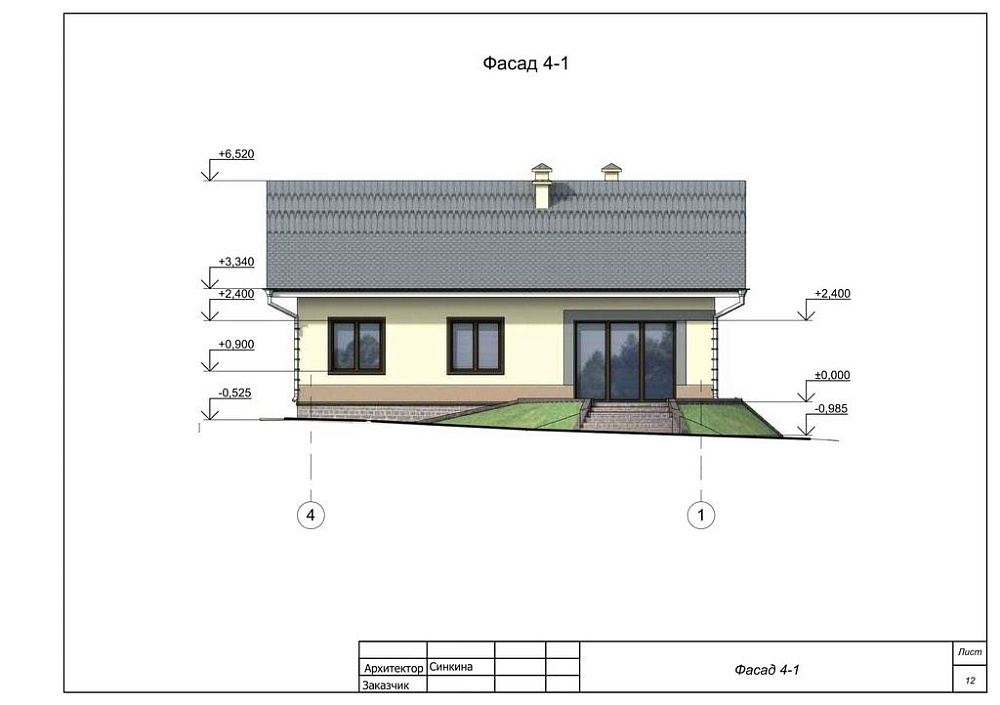

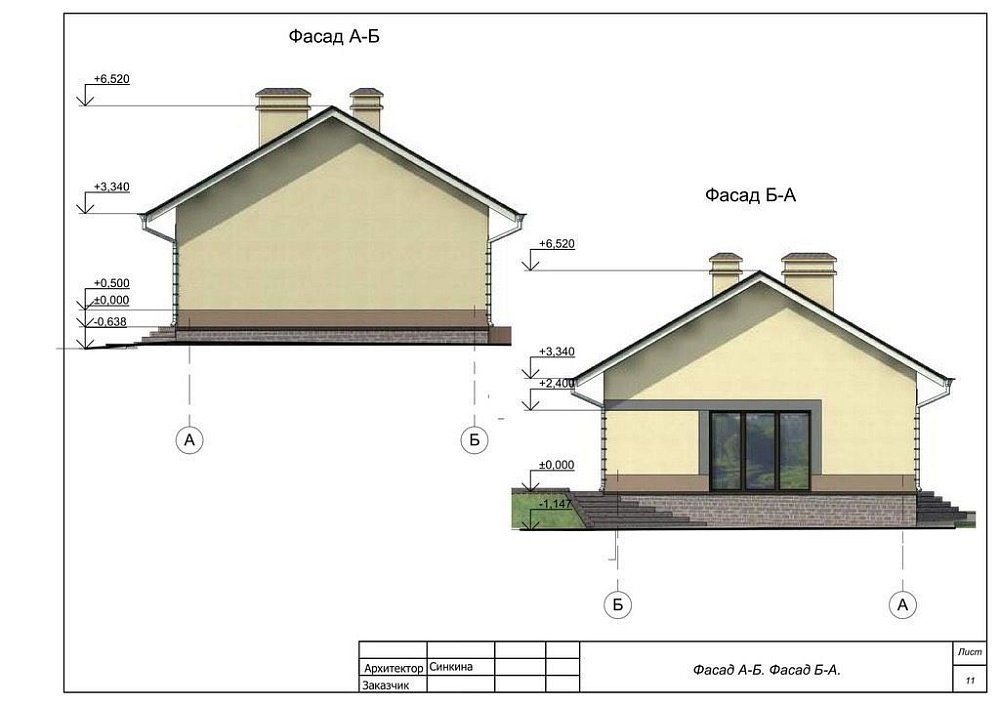

Индивидуальный дом общей площадью 87,85 м2 имеет прямоугольную форму в плане с габаритными размерами в осях 8,40х11,50 м.
В доме расположены: тамбур, коридор, кухня-гостиная, котельная, ванная комната, санузел, три спальни.
Конструкции наружных стен - кладка из газобетонных блоков "Бонолит" с применением оштукатуренного фасада декоративной штукатуркой Ceresit.
Наружные стены армировать стержнями Ø 8 Вр-1 через 4 ряда кладки.
Кровля двухскатная по деревянным стропилам, утепление негорючей минераловатной плитой - 150 мм., покрытие - металлочерепица.
Фундамент - ленточный монолитный.
Перекрытие - балки деревянные.
Примечание:
Фундаменты жилого дома выполнить монолитными железобетонными класса В20, армировать стержнями AIII Ø 12 мм.
Под фундаментами предусмотреть песчаную подготовку толщиной не менее 200 мм, на глубину -1,300 от планировочной отметки земли.
При получении отчёта об инженерно - геологических изысканиях возможна корректировка фундаментов. Основанием фундаментов приняты суглинки 1-го типа.
Сетки выполнить сварными или вязанными.
Соединение стержней сетки выполнить отозжёной стальной проволокой Ø 2 - 3мм.
Сварку сеток выполнить электродами Э-42 ГОСТ 14098-85-кт-2.
Укладку бетонной смеси выполнить за один период с тщательным вибрированием до образования на рабочей поверхности цементного молочка.
Арматуру очистить от ржавчины и окалины любым способом не ухудшающим ее физико-механических характеристик.
Данный лист см. совместно с л.3
Ведомость расхода несущего стенового материала
Арматура: Ø8АIII - 360 м.п.
|
№п/п
|
Наименование
|
Ед. изм.
|
Кол-во
|
|
1
|
625х400х200 (под перекрытием)
|
м3
|
38,30
|
|
2
|
625х200х200
|
м3
|
7,60
|
|
3
|
625х100х200
|
м3
|
5,30
|
|
4
|
625х400х200 (над перекрытием 1 ряд)
|
м3
|
3,50
|

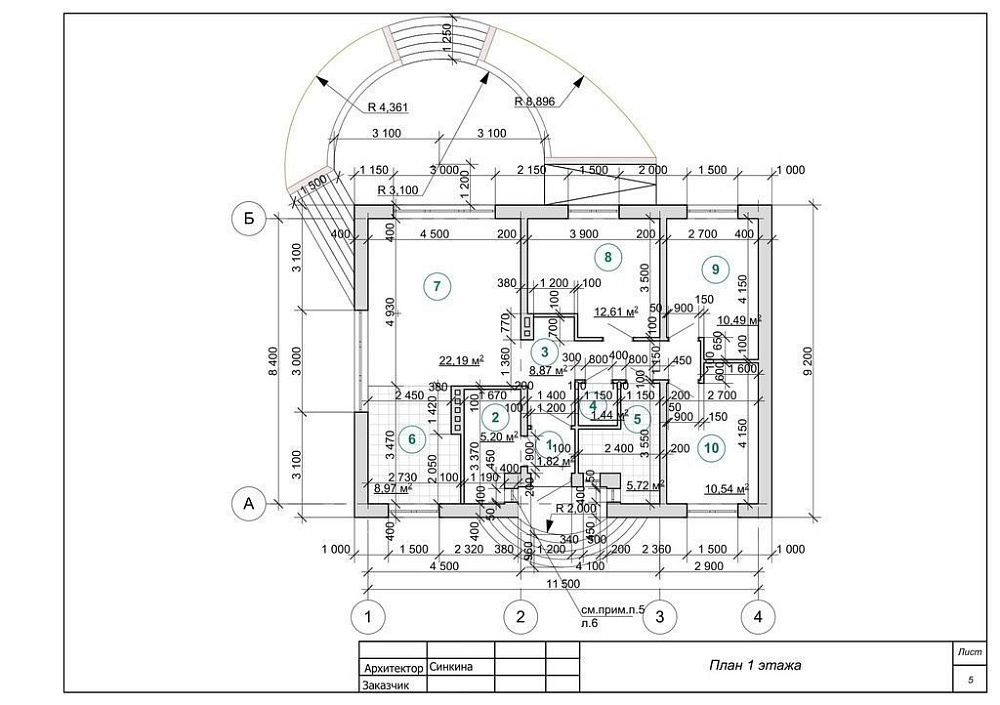

Экспликация помещений 1 этажа
|
Тамбур
|
1,82 м2
|
|
Котельная
|
5,20 м2
|
|
Коридор
|
8,87 м2
|
|
Санузел
|
1,44 м2
|
|
Ванная комната
|
5,72 м2
|
|
Кухня
|
8,97 м2
|
|
Гостиная
|
22,19 м2
|
|
Спальня
|
12,61 м2
|
|
Спальня
|
10,49 м2
|
|
Спальня
|
10,54 м2
|
|
Итого по 1 этажу:
|
87,85 м2
|
Ведение работ из блоков Бонолит
- Кладке первого ряда блоков следует уделять максимум внимания. Задав первым рядом кладки ровную горизонтальную поверхность, вы максимально облегчите кладку последующих рядов.
- Между фундаментом (или цоколем) и газобетонной кладкой необходима горизонтальная гидроизоляция.
- Первый ряд блоков следует укладывать на выравнивающий слой цементно- песчаного раствора.
- Кладка ведется на специальном тонкослойном клеевом растворе Бонолит, толщина шва 2-3 мм.
- Для нанесения клея на поверхность блоков можно исползовать каретку, ковш, или простой зубчатый шпатель.
- Армирование снижает риск вознекновения трещин, поэтому целесообразно армирование первого ряда кладки, затем каждый четвертый ряд. А так же зоны перемычек и зоны под оконными проемами.
- Для укладки прутковой арматуры в поверхности кладки следует прорезать штробы. На углах стены штробы следует соединять плавным закруглением, пригодным для укладки в него загнутого прутка арматуры..
- Следует так же устраивать армированный пояс в уровне каждого перекрытия и под стропильной системой.
- Армированный пояс следует выполнять из U-блоков представляющих собой несъемную опалубку.
