Проект одноэтажного дома из газобетона общей площадью 53,79 м2

Технико-экономические показатели:

• Эскизный проект индивидуального одноэтажного жилого дома из газобетона разработан на основании письменного задания на проектирование.

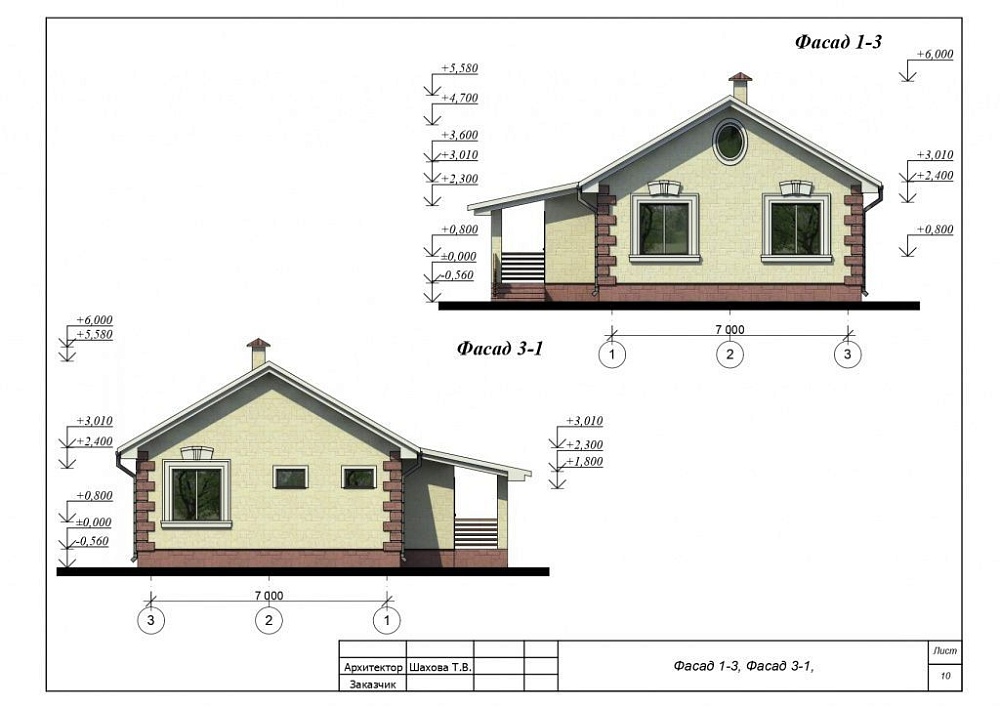

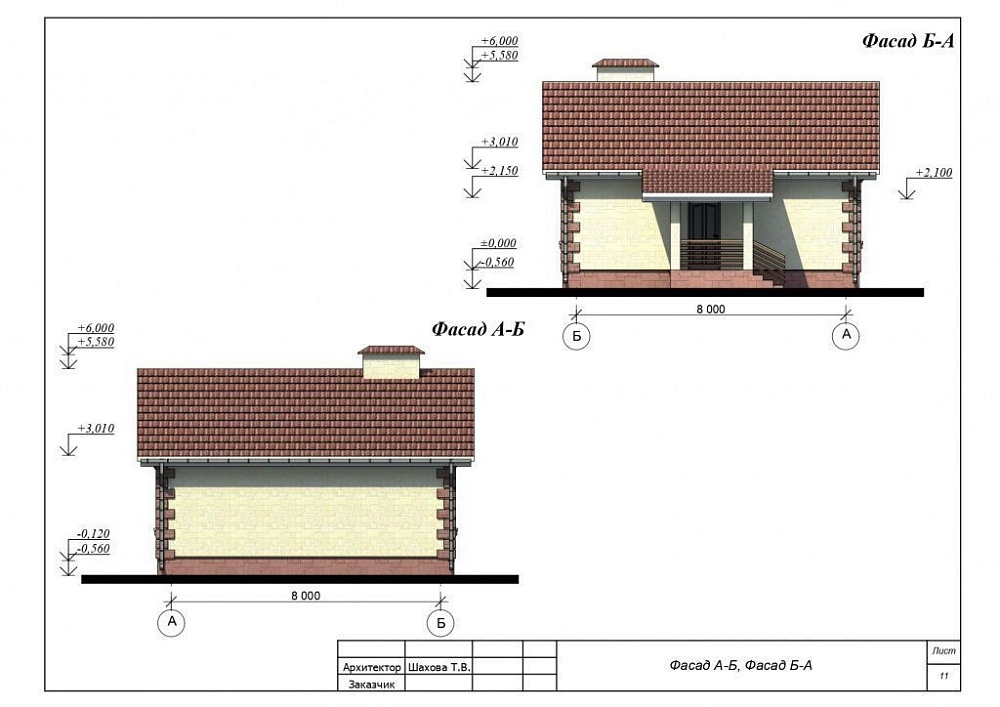

• Индивидуальный дом общей площадью 53,79м2 имеет прямоугольную форму в плане с габаритными размерами в осях 7,0х 8,00 м..
• В доме расположены: тамбур, холл,с/у, котельная, кухня, гостиная,спальня.
• Конструкции наружных стен - кладка из газобетонных блоков "Бонолит" облицованные декоративным сайдингом.
• Наружные стены армировать стержнями Ø 8 Вр-1 через 4 ряда кладки.
• Кровля двухскатная по деревянным стропилам, утепление негорючей минераловатной плитой "Изовол" СТ-50 - 150 мм., покрытие - металлочерепица
• Фундамент - ленточный монолитный.

Примечание:

• Фундамент под жилой одноэтажный дом из газобетонных блоков выполнить из монолитного ж/б класса В15 ,армировать стержнями 12 мм.
• Фундамент заложить на песчаную подушку толщиной не менее 100 мм ,на глубину -1,200,от уровня земли.
• При получении отчёта об инженерно - геологических изысканиях возможна корректировка фундаментов. Основанием фундаментов приняты суглинки 1-го типа.
• Сетки выполнить сварными или вязанными.
• Соединение стержней сетки выполнить отозжёной стальной проволокой d=2 - 3мм.
• Сварку сеток выполнить электродами Э-42 ГОСТ14098-85-кт-2.
• Укладку бетонной смеси выполнить за один период с тщательным вибрированием до образования на рабочей поверхности цементного молочка.
• Арматуру очистить от ржавчины и окалины любым способом не ухудшающим ее физико-механических характеристик.

Экспликация помещений

Ведение работ из газобетонных блоков Бонолит

• Кладке первого ряда газобетонных блоков следует уделять максимум внимания. Задав первым рядом кладки ровную горизонтальную поверхность, вы максимально облегчите кладку последующих рядов.
• Между фундаментом (или цоколем) и газобетонной кладкой необходима горизонтальная гидроизоляция.
• Первый ряд блоков следует укладывать на выравнивающий слой цементно- песчаного раствора.
• Кладка ведется на специальном тонкослойном клеевом растворе Бонолит, толщина шва 2-3 мм.
• Для нанесения клея на поверхность блоков из газобетона можно использовать каретку, ковш, или простой зубчатый шпатель.
• Армирование снижает риск вознекновения трещин, поэтому целесообразно армирование первого ряда кладки, затем каждый четвертый ряд. А так же зоны перемычек и зоны под оконными проемами.
• Для укладки прутковой арматуры в поверхности кладки следует прорезать штробы. На углах стены штробы следует соединять плавным закруглением, пригодным для укладки в него загнутого прутка арматуры..
• Следует так же устраивать армированный газобетонный пояс в уровне каждого перекрытия и под стропильной системой.
• Армированный пояс следует выполнять из П(U) образных блоков представляющих собой несъемную опалубку.
